系统介绍

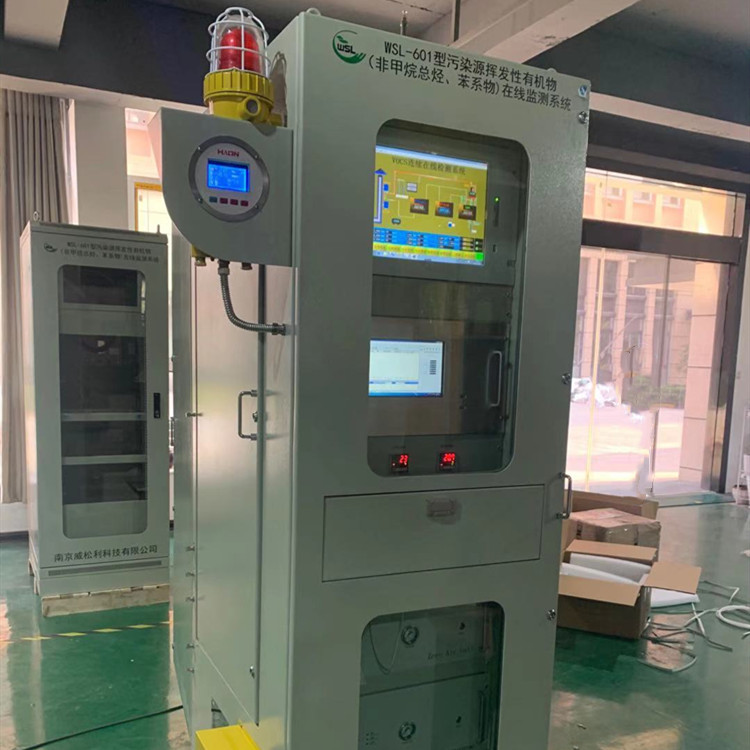

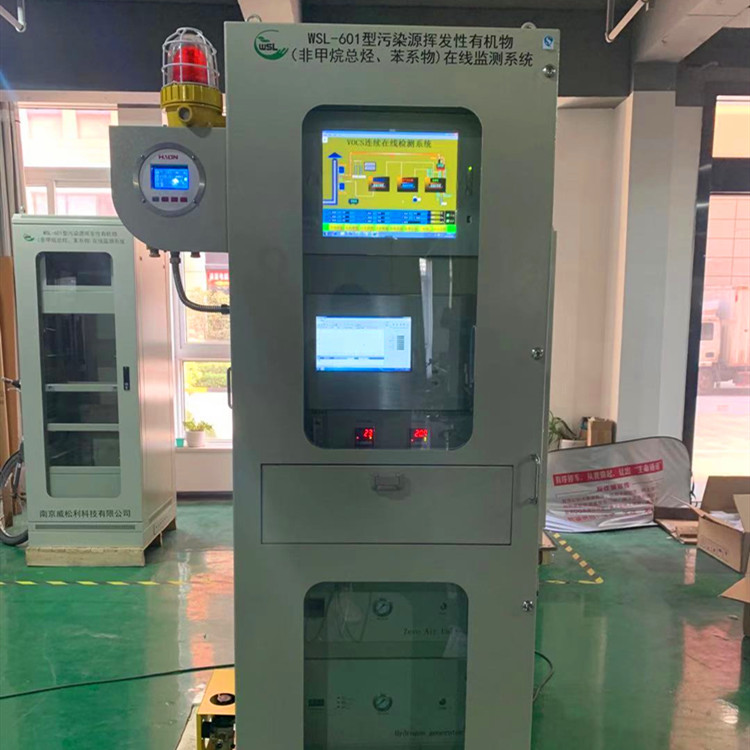

WSL-601型污染源挥发性有机物（非甲烷总烃、苯系物）在线监测系统采用采样泵负压采样，烟囱排气经过采样探头简单过滤，进入高温伴热管线，然后经过二级过滤，最后进入色谱仪，通过气相色谱（FID法）技术对污染源排气中非甲烷总烃含量进行在线监测。
系统组成
采样系统：高温探头、采样管线
预处理系统：全程伴热、多级过滤、直接测量法
控制系统及软件：上位机工控系统、系统控制软件
气相色谱仪：非甲烷总烃、苯系物
辅助监测：温压流监测仪、湿氧模块、气源
标定系统：气体动态校准仪、标准气体
技术原理
该系统采用专用色谱柱组合、中心切割加反吹技术和氢火焰离子化检测器（FID）技术进行甲烷和非甲烷总烃的检测。样品采集到定量环后，切换进样阀，在载气的带动下样品分别进入色谱柱中分离。其中一路总烃进入FID检测器中得到，另外一路氧气和甲烷从PQ色谱柱中分离，进入5A色谱柱中，切换阀位置后烃类被反吹，甲烷进入FID检测器检测得到。
技术指标
| 项目 | 项目参数 |
| 检测因子 | 总烃、甲烷、非甲烷总烃、苯系物、甲苯、二甲苯 |
| 量程 |
甲烷0-10/100/1000/10000/100000mg/m3（可选）； 非甲烷总烃甲烷0-10/100/1000/10000/100000mg/m3 |
| 检测器 | 氢火焰离子检测器（FID） |
| 检出限 | 甲烷≤0.1ppm ,非甲烷≤0.05ppm,苯≤0.03ppm |
| 重复性 | RSD≤2%. |
| 分析周期 | ≤3min |
| 零点漂移 | ≤±1%FS |
| 量程漂移 | ≤±2%FS |
| 功率电源 | ＜500W，220V AC/50Hz |
| 工作环境 | 温度：（-10--50）℃，湿度：（10%-90%）RH |
| 气源要求 | 载气：高纯氮气或零级空气（≥99.999%）；燃烧气：高纯氢气（≥99.999%）助燃气：零级空气（烃类＜20ppb） |
| 输出 | 4-20mA、RS232/RS485、以太网 |
| 尺寸 | 高1800*长900*宽800mm |
系统特点
1.采用国际公认的检测标准方法气相色谱/火焰离子检测法（GC+FID）,具有高精确度、高灵敏度和高稳定性的特点。运行稳定可靠、维护简便，适合复杂苛刻环境条件的工业废气中挥发性有机物的在线分析和监测，
2.采用超大液晶屏显示，数据一目了然
3.专业系统软件，功能强大，可直观动态显示各种检测数据及趋势图，自动计算日平均值、月平均值、污染指数，分别生成各种报表且保存在系统内，并可进行打印。
4.采样探头至分析仪表的流路采用全程180度伴热，没有任何的冷点；样品无吸附，无堵塞现象；保证了样气的真实性及数据的准确性；
5.系统具有运行和报警、连锁并实现反吹、标定等功能，保证统长时间运行，同时拥有自诊断功能，减少了维护工作量和成本；
应用领域
1、环境空气在线监测或科研
2、橡胶制品、石油化学、石油炼制、合成树脂、电池、印刷等行业固定汚染源废气中的非甲烷总烃监测
