型号：SC-100 SC-200 SC-300
1、概述
1.1.适用范围
本手册适用于WSL系列SC-100型分析仪系统。
1.2.系统结构

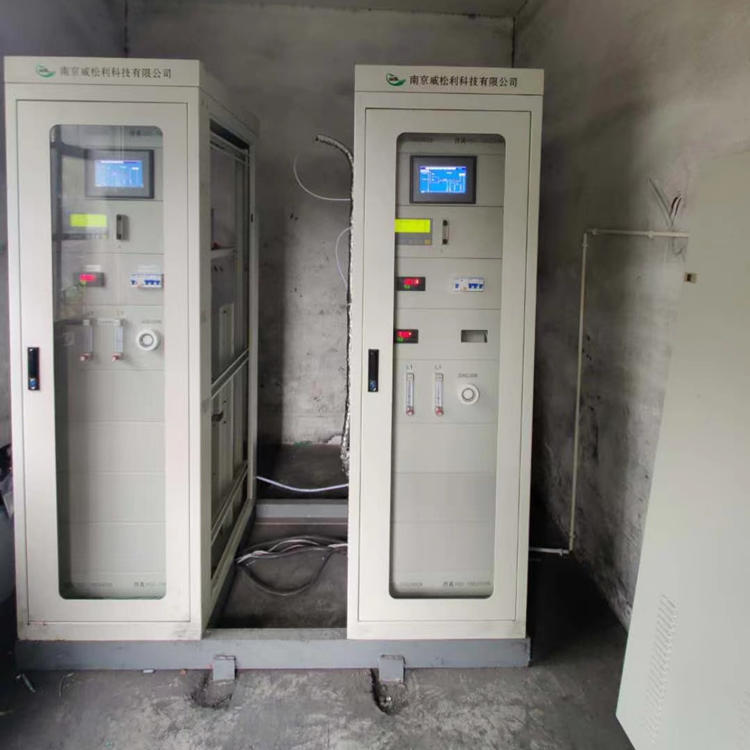

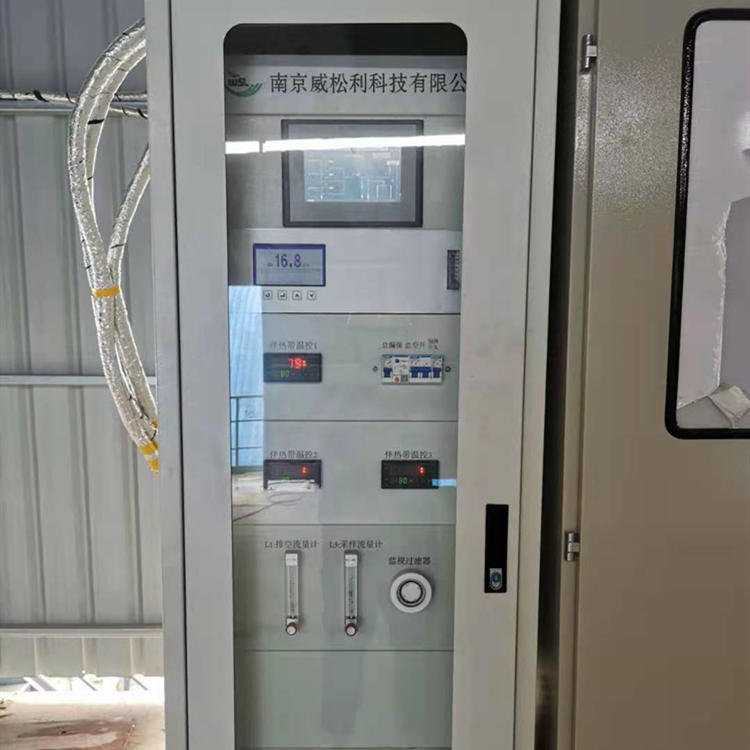

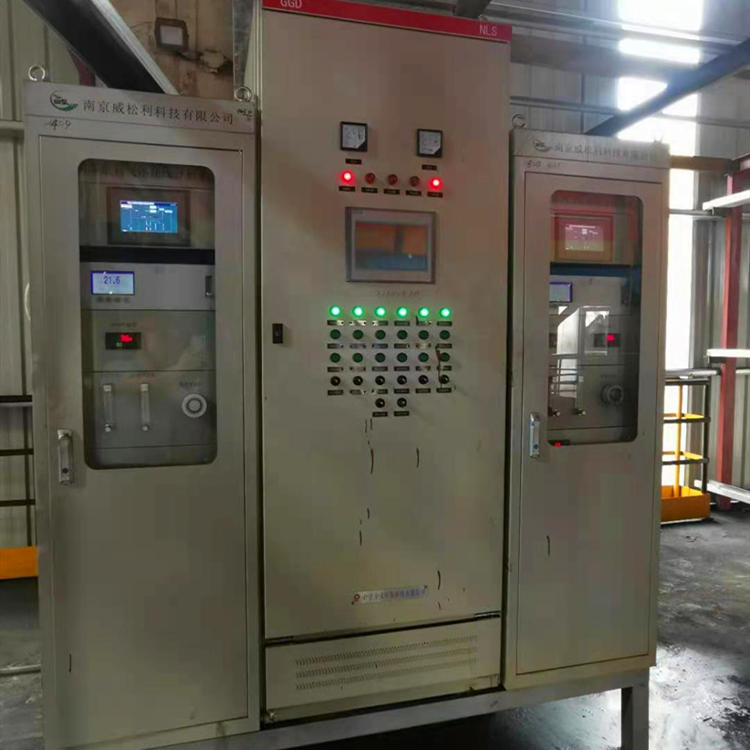

分析系统由免维护型取样探头，带温度显示的温度控制箱及分析柜组成。分析柜的仪表面板上装有嵌入式一体化触摸屏显示操作系统、分析仪器、流量计、监视过滤器、电源开关等。柜内由取样预处理及控制部分组成。结构紧凑，便于安装，气路短，流量大，反应快速，系统无冷凝现象。而且精致，美观。嵌入式一体化触摸屏显示操作系统内置系统流程图动画效果图，控制按钮，状态指示灯，能够很好的实现人机的对话及对系统的控制。安装指导书和使用维修手册，以及生产厂家，电话。通过动画系统目前的气体流程工作的原理能够一目了然，对初次接触的人学习很有帮助，有助学习者很快的掌握系统的工作原理。
1.3.控制功能
气体分析仪系统具有记忆功能：既系统断电后，重新上电，系统继续执行断电前的工作状态。
气体分析仪系统具有自动和手动两大控制状态。系统处于手动状态时，可以进行手动反吹、分析、试漏、校对、检修各项工作。
手动状态下可以全面检查系统是否正常并具备工业运行的条件。此状态用于开机和定期检修。工业运行时，系统处于自动状态。这时系统发出“自动”触电闭合信息，说明分析系统已投入工业运行条件。在此状态下，系统进行轮流采样分析、反吹工作。分析时间为二十分钟（厂家特殊要求除外），反吹时间五分钟。工作流程为：系统分析二十分钟，然后再反吹五分钟并在反吹的前五秒同时进行前排水，如此循环。
