1.概述
cems冷凝器用来对气体除湿的装置，主要用于各种气体分析前的预处理过程，起到提高系统分析测定精度的作用。
WB-002属小型的cems冷凝器，在环境温度2℃—40℃，进口气体露点温度40℃，气体流量1-3L/min时能将出口气体露点温度保持在1-5℃以内。气路采用特殊的螺旋结构，提高了除湿效率。
除湿器中气路部分的材质，采用SUS316及聚四氟乙烯导管，故能使用在各种气体分析装置上，并且除湿部件设计成可交换的组件，所以便于维修及保养，又因其露点控制精度高，且极其灵敏，从而得到广泛使用。
2、cems冷凝器技术参数
2．1外形

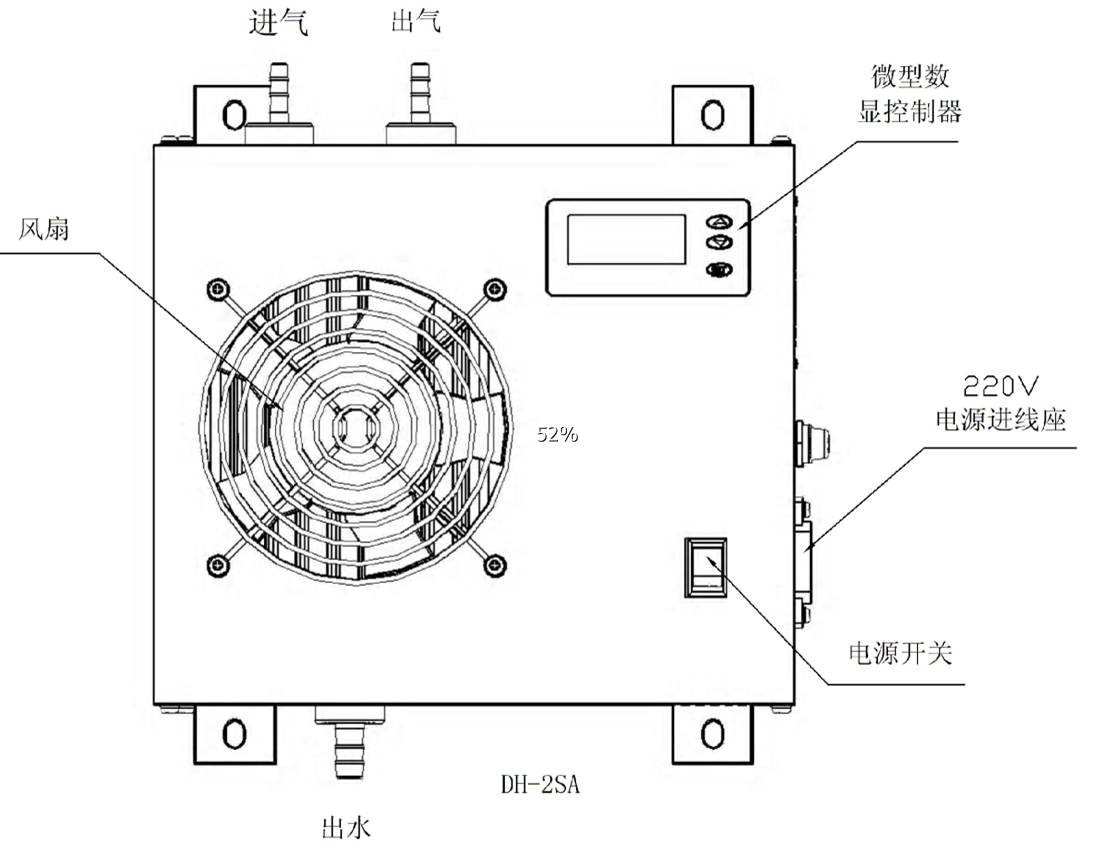

（1）外形图参见图1（也可根据用户特殊要求设计）。
（2）外形尺寸： 250（长）*237（宽）*152（高）
（3） 安装尺寸： 196（长）*227（宽）
（4）颜色：RAL7032
（5）重量： 约6kg
2．2性能：
（1）正常使用条件下，出口气体露点温度在1-5℃之间（流量为1-3L/min）。
（2）环境温度超过40℃时，出口气体露点温度将成比例浮动上升，仪器在环境温度达到40℃时，连续使用也不会损坏，当环境温度恢复到40℃以下，又能恢复其性能。
（3）仪器预冷时间：仪器接通电源后，在环境温度40℃时，气体处于不流动状态的预冷时间不超过10分钟。
2．3极限使用条件：
（1）环境温度≥2℃、≤40℃
（2）进口气体温度≤60℃
2．4温度调节：
（1）温度调节方式，采用数字无触点开关控制方式，感温体为进口温度传感器。
（2）温度设定值：1.5℃
（3）温度控制精度:<±0.1℃。
2．5冷却方式：
（1）使用半导体制冷器。
（2）散热方式：强迫风冷。
2．6配管：
（1）配管材料、接头、热交换器采用不锈钢SUS316，其它用聚四氟乙烯管。
（2）气源接头进出气及泄水管接头由客户订货时确定。
2．7使用气体：
（1）使用气体：空气或其他气体。
（2）气体流量：1-3L/min 。
2．8电源：
（1）220v/50HZ 70W
2．9气密性：
0．1Mpa气体压强15分钟后下降值不超过2% 。
3、cems冷凝器的构成：
本仪器由除湿部分、直流电源和数显温度调节器构成。
3．1除湿部分：
由对抽样气体进行冷却除湿的热交换器和半导体致冷器以及散热器组成。
（1）热交换器：材质为不锈钢SUS316，配管为聚四氟乙烯。
（2）致冷器：电流为4A，电压为12V，最大温差72℃。
（3）散热片：铝质。

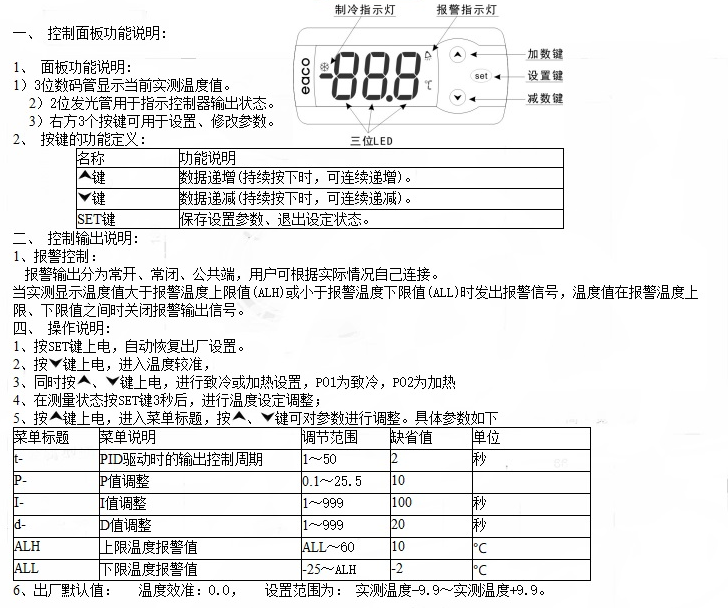

3．2 温度调节：
（1）温度采用数字显示方式。
（2）采用程序无触点开关控制方式。
（3）感温探头采用进口温度传感器、数字运算，具有测温精度高等特点。
4、cems冷凝器使用说明
4．1仪器的安装：
本仪器为壁装式，使用时将进出口接头向上，泄水接头向下安装，不能与此反向或横向使用，见附图，另外，在安装时，应考虑到冷却风扇的放热效果。
4．2配管的注意事项：
因为热交换器的进出口具有方向性，所以配管时，注意不要搞错。
4.3排水器的使用（排水器用户自行配套）
下部的排水接头用来排出抽样气体中的除湿水，因此必需考虑到只能排水，不能泄漏抽样气体。
5、cems冷凝器的保养
5．1 风扇马达,本仪器风扇属于唯一的消耗品，大约连续使用两年。必须定期检查，并清除其积尘 。
5．2气体通道的清洗，在气体通路的流量开始明显减少时，便可判断气体通路被灰尘及其它杂物堵塞，此时必须清洗通路，为防止气路受堵，应在通向仪器的管路装过滤器，除去采样气体中的粉尘 。
5．2气体通道的清洗，在气体通路的流量开始明显减少时，便可判断气体通路被灰尘及其它杂物堵塞，此时必须清洗通路，为防止气路受堵，应在通向仪器的管路装过滤器，除去采样气体中的粉尘 。
5．3 定期清除散热器上的灰尘，保持散热良好 。
6． cems冷凝器故障分析：
6．1外观检查：
仪器动作不正常时，首先检查仪器的使用是否正确？至少必须检查以下点：
（1）交流电源是否加上？
（2）输入电压是否偏离规定电压的±10% ？
（3）保险丝是否开路？
（4）温度控制是否有显示？
6．2故障的现象和原因：
（1）保险丝屡断：检查固态继电器、开关电源、致冷片是否损坏？
（2）不能制冷：检查固态继电器、温控器输出是否损坏开路，致冷片是否损坏或内
阻增大。
（3）结冰：检查温控器输出是否短路、传感器是否损坏、温度设置值是否偏低、固态继电器是否短路。
（4）漏气：结头处松动或损坏。
（5）水从出气口漏出：排水配管堵塞或过细，排水管吃水太深。
6．3判断故障的方法：
（1）固态继电器
将温控器传感器输入端断开，电流仍流通时，即可判断固态继电器损坏。
（2）感温探头
传感器开路或短路时，温控器显示EEE错误信息，检查温控器输入端是否松动，否则传感器损坏。
