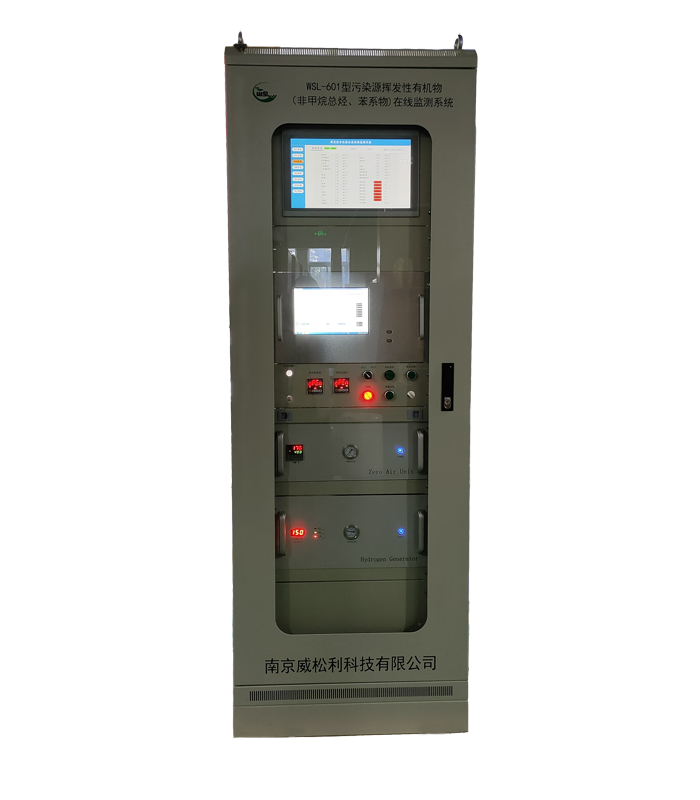

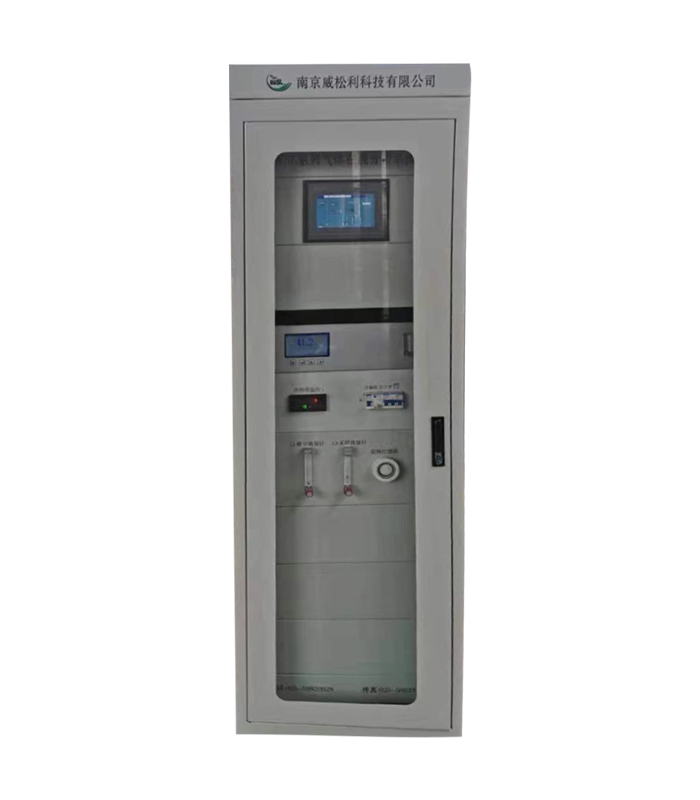

根据结构，整个VOC在线监测系统可分为烟气采样模块、预处理模块、气体分析模块、数据处理与传输模块四个部分。采样模块由采样探头、输气管道、反吹系统组成，负责气体采样功能；预处理模块由精密过滤器、节流阀、采样泵、流量计等组成，负责对采样气体进行预处理，以满足测量和分析要求；气体分析模块主要由VOC传感器、信号转换器等组成，将被测气体的各种参数转换成电信号提交给数据处理模块；数据处理模块由PLC、中控计算机等组成，负责将电信号计算成各种数值，显示在显示器上，传输到环保部门的云平台。烟气VOC在线监测系统实现了对烟道中挥发性有机物的在线连续监测。它使用PID传感器和低功耗处理器，并使用LCD触摸屏显示。测量数据稳定，实测温湿度实时显示。VOC在线监测设备适用于高温环境。、高粉尘、高油气、快速脱水等场合，可实现对烷烃、酯、醇、苯系物等大气污染物的在线长期监测。
VOC在线监测系统职能：
(1) 超限声光报警
当传感器测量的气体超过设定的气体值时，
传感器开启声光报警功能。
(2)配备风冷式冷凝器
风冷式冷凝器可以降低被测气体的温度，使部件稳定，
使用寿命更长。
（3）待测气体预处理
（3）待测气体预处理
设备配备风冷冷凝器和空气过滤器，可对气体进行冷却，过滤大颗粒。挥发性有机化合物可以通过，可以提高探头的寿命，使检测结果更加准确。
(4) 配备玻璃转子流量计
0.5-5l/min测量范围，配备7寸防水触摸彩色大屏，屏幕防水设计，测量精度高，可达1mg/m3，自动校准，泵吸采样。
（5）7寸防水触摸彩色大屏，防水防潮
监测室内环境中的挥发性有机化合物 (VOC) 污染水平对于个人的健康和舒适非常重要，尤其是考虑到人们目前超过 80% 的时间都在室内度过。本文的主要目的是设计一种低功耗 ZigBee 传感器网络和节点间数据接收控制框架，用于实时采集和通信有关 VOCs 空气污染物水平的数据。该网络由带有光电离检测器的终端设备传感器、长距离传播网络的路由器以及与计算机通信的协调器组成。该设计基于 ATmega16 微控制器和 Atmel RF230 ZigBee 模块，用于以低功耗有效处理通信数据。优先考虑功耗和传感效率，这是通过结合各种智能任务和电源管理协议来实现的。测量数据通过图形用户界面显示在计算机显示器上。初步实验结果表明，无线传感器网络系统可以高精度地监测VOC浓度，因此适用于自动化环境监测。通过将本文提出的VOC监测系统与住宅综合通风控制器相结合，可以实现良好的室内空气质量和节能。初步实验结果表明，无线传感器网络系统可以高精度地监测VOC浓度，因此适用于自动化环境监测。通过将本文提出的VOC监测系统与住宅综合通风控制器相结合，可以实现良好的室内空气质量和节能。初步实验结果表明，无线传感器网络系统可以高精度地监测VOC浓度，因此适用于自动化环境监测。
监测室内环境中的挥发性有机化合物 (VOC) 污染水平对于个人的健康和舒适非常重要，尤其是考虑到人们目前超过 80% 的时间都在室内度过。本文的主要目的是设计一种低功耗 ZigBee 传感器网络和节点间数据接收控制框架，用于实时采集和通信有关 VOCs 空气污染物水平的数据。该网络由带有光电离检测器的终端设备传感器、长距离传播网络的路由器以及与计算机通信的协调器组成。该设计基于 ATmega16 微控制器和 Atmel RF230 ZigBee 模块，用于以低功耗有效处理通信数据。优先考虑功耗和传感效率，这是通过结合各种智能任务和电源管理协议来实现的。测量数据通过图形用户界面显示在计算机显示器上。初步实验结果表明，无线传感器网络系统可以高精度地监测VOC浓度，因此适用于自动化环境监测。通过将本文提出的VOC监测系统与住宅综合通风控制器相结合，可以实现良好的室内空气质量和节能。初步实验结果表明，无线传感器网络系统可以高精度地监测VOC浓度，因此适用于自动化环境监测。通过将本文提出的VOC监测系统与住宅综合通风控制器相结合，可以实现良好的室内空气质量和节能。初步实验结果表明，无线传感器网络系统可以高精度地监测VOC浓度，因此适用于自动化环境监测。
